177230-00-02-05美國原裝BENTLY振動傳感器安裝方式

安裝 BENTLY 本特利177230-00-02-05 振動傳感器的核心在于 “清潔的表面、剛性的耦合、正確的扭矩" 。遵循標準的安裝規程，才能確保這顆設備的“感覺神經"能夠真實、準確地反映機器的健康狀況，為預測性維護提供可靠的數據基礎。

一、 BENTLY 本特利177230-00-02-05 振動傳感器核心安裝原則

測量對象： 安裝在軸承座或設備殼體上，測量的是機械結構的振動。

剛性連接： 傳感器與被測表面必須形成堅固、剛性的機械耦合。任何松動都會導致測量結果嚴重失真，高頻振動成分會被濾除。

方向正確： 確保傳感器的敏感軸與您希望測量的振動方向一致。

二、 BENTLY 本特利177230-00-02-05 振動傳感器安裝步驟詳解

第1步：安裝位置選擇

靠近軸承： 選擇盡可能靠近軸承座的安裝點，這里能最直接地傳遞轉子的振動。

剛性好的部位： 選擇設備結構剛性強的部位，避免安裝在薄板或輕質蓋板上。

accessible ： 位置應便于安裝、接線和維護。

第2步：安裝表面準備

這是確保測量精度的最關鍵步驟。

平整度： 安裝表面必須光滑、平整。如果需要，應進行機械加工（銑、車）。

清潔度： 清除安裝表面的油漆、鐵銹、油污和毛刺。可以使用砂紙或銼刀處理，然后用無絨布和清潔劑擦拭干凈。

螺紋孔： 如果采用螺釘固定，確保安裝螺紋孔的深度和直徑符合要求，并清理孔內的碎屑。

第3步：安裝傳感器

根據傳感器底部的連接方式，主要有兩種安裝方法：

螺釘安裝

這是可靠、最標準的方法。

在準備好的安裝面上，使用指定的螺釘（通常是M10 x 1.5或類似公制細牙螺紋）將傳感器直接固定。

關鍵： 使用扭矩扳手，按照本特利推薦的規定扭矩（例如 25-30 N·m）擰緊。嚴禁過度擰緊，以免損壞傳感器底部的螺紋或壓電晶體。

磁座安裝（臨時性）

適用于臨時診斷、點檢或無法打孔的場合。

選擇一個強磁力的磁座，將其擰在傳感器底部的螺紋上，然后吸附在清潔的鋼鐵表面。

注意：

磁座會隔離部分高頻振動，不適用于精確的定量分析，僅用于趨勢判斷和故障初步篩查。

確保磁座吸附面和工作表面清潔，以保證足夠的磁力。

絕對禁止在運行的設備上安裝或拆卸磁座，以防人身傷害。

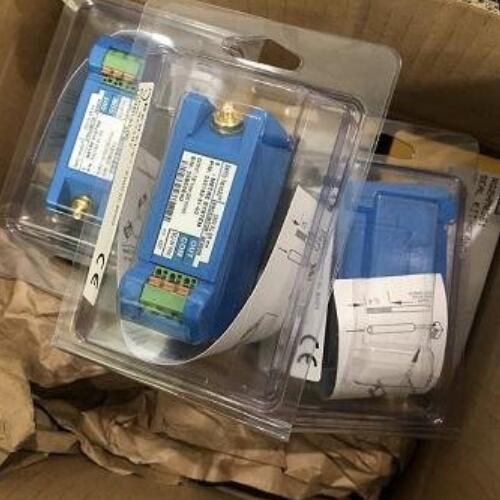

 BENTLY 本特利177230-00-02-05 振動傳感器韜然工業現貨

第4步：電氣接線

這是一款兩線制設備。

接線： 將兩根導線連接到為傳感器供電的直流電源上。電源范圍通常為 18-30 V DC。

接線沒有極性之分，但通常遵循慣例：電源正極接紅線，電源負極接黑線（或接至PLC/DCS的模擬量輸入正端和負端）。

屏蔽： 使用屏蔽電纜，并將屏蔽層在控制柜端單點接地，以有效抑制電磁干擾。

負載檢查： 確保回路中的總電阻（線阻 + 接收器輸入電阻）在電源電壓下不超過最大負載限制。

第5步：驗證

接通電源后，在控制系統（PLC/DCS）中讀取當前的電流值。

4 mA： 代表零振動或傳感器/線路故障。

4-20 mA之間： 代表正常的振動水平。可以通過輕輕敲擊設備殼體，觀察電流值是否有相應變化來初步判斷傳感器工作是否正常。

四、 BENTLY 本特利177230-00-02-05 振動傳感器關鍵注意事項與禁忌

嚴禁手持測量： 絕對不可以手持傳感器進行測量。手會吸收絕大部分振動，并引入人體噪聲，測量結果無效。

避免絕緣問題： 如果傳感器與設備之間需要電氣絕緣，必須使用本特利推薦的專用絕緣墊圈，不可使用非標準的塑料或纖維墊片。

傳感器方向： 確保傳感器已按設計要求安裝在垂直、水平或軸向方向。錯誤的方向會導致測量數據無法正確解讀。

環境因素： 注意傳感器的工作溫度范圍，避免在超溫環境下使用。同時，注意介質的化學性質，確保傳感器材質和密封能夠耐受。
