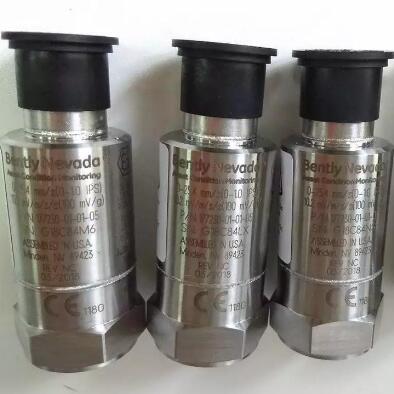

177230-01-01-CN本特利BENTLY振動傳感器安裝注意事項

安裝 本特利BENTLY振動傳感器177230-01-01-CN 的核心在于 “潔凈的表面、剛性的耦合、正確的扭矩、可靠的接線"。嚴格遵循上述注意事項，才能確保這顆“機械感官神經"真實、準確地反映設備健康狀況，為您的預測性維護策略提供可靠的數據基石。

本特利BENTLY振動傳感器177230-01-01-CN安裝注意事項

一、核心原則

測量對象： 安裝在軸承座或設備殼體上，測量機械結構振動，而非軸振動。

剛性連接： 傳感器與被測表面必須形成堅固、剛性的機械耦合。任何松動或軟連接都會嚴重衰減高頻振動，導致測量結果失真。

方向正確： 確保傳感器的敏感軸與待測的振動方向（垂直、水平或軸向）一致。

二、本特利BENTLY振動傳感器177230-01-01-CN安裝前的準備工作

確認型號與規格：

核對傳感器型號 177230-01-01-CN 是否與設計圖紙要求一致。

了解其默認量程（如0-25 mm/s RMS）和靈敏度，以便在控制系統中正確組態。

檢查安裝附件：

準備好合適的安裝螺釘（通常是M10 x 1.5 或其他公制細牙螺紋）。

確保有一個經過校準的扭矩扳手。

清潔度管理：

這是最重要的步驟之一。確保安裝環境、工具和雙手盡可能清潔，防止污染物進入傳感器螺紋或安裝面。

三、本特利BENTLY振動傳感器177230-01-01-CN安裝過程中的關鍵注意事項

1. 安裝表面處理（重中之重）

平整度： 安裝表面必須光滑、平整。如果設備表面有油漆、銹蝕或不平整，必須進行清理和機加工（如銑、銼），確保傳感器底座可以貼合。

清潔度： 使用無絨布和高清潔度清洗劑（如異丙醇）清潔安裝表面和螺釘孔內的所有油污、灰塵和金屬碎屑。

螺紋孔： 確保安裝螺紋孔的深度、直徑和牙型正確，并清理孔內鐵屑。

2. 傳感器安裝與緊固

正確就位： 用手將傳感器旋入螺紋孔，確保順暢無卡澀。

使用扭矩扳手：

必須使用扭矩扳手，嚴格按照本特利推薦的規定扭矩（例如 25-30 N·m，具體請以最新手冊為準）進行緊固。

嚴禁使用普通扳手憑感覺擰緊！ 扭矩過小會導致連接松動，測量不準；扭矩過大會損壞傳感器底部的壓電晶體，導致傳感器性失效。

緊固順序： 如果傳感器帶固定卡箍或雙螺釘，應按對角交叉的順序分步擰緊。

3. 電氣接線

兩線制回路： 牢記這是兩線制設備，兩根線同時負責供電和信號傳輸。

電源極性： 雖然4-20mA信號對極性不敏感，但通常遵循慣例：電源正極（+24V）接信號正端，電源負極（0V）接信號負端。

屏蔽與接地：

必須使用屏蔽電纜以抗電磁干擾。

將電纜屏蔽層在控制柜端單點接地，傳感器端懸空。避免雙端接地形成地環路。

電源與負載： 確保供電電源在 18-30 V DC 范圍內，并核算回路總電阻（線阻+安全柵電阻+PLC輸入電阻）在電源電壓下不會導致輸出飽和。

4. 安裝方向與位置

敏感軸對齊： 傳感器的敏感軸（通常為垂直于安裝底面的軸）必須與要測量的振動方向一致。

靠近振源： 安裝在軸承座剛性好的位置，越靠近軸承越好，能最真實地捕獲轉子的振動傳遞。

四、本特利BENTLY振動傳感器177230-01-01-CN安裝后的檢查與驗證

初始上電檢查：

接通電源后，在控制系統（PLC/DCS）中讀取當前的電流值。

正常狀態： 機器靜止時，讀數應穩定在 4.0 mA 附近（代表零振動）。

故障指示： 如果電流讀數為 0 mA 或 < 3.6 mA，可能表示線路斷路、接線錯誤或傳感器損壞。

功能測試：

在確保安全的前提下，可啟動設備。

本特利BENTLY振動傳感器177230-01-01-CN現貨速發本特利廠家代理

觀察電流值是否隨轉速升高而平滑上升至一個穩定值。

一個簡單的驗證方法是：在設備運行時，用一把扳手輕輕敲擊傳感器附近的殼體（注意安全！），在控制系統中應能觀察到電流值有明顯的瞬時波動。這證明傳感器工作正常。

五、本特利BENTLY振動傳感器177230-01-01-CN嚴禁事項

嚴禁手持測量： 絕對不可手持傳感器進行測量。手會吸收絕大部分振動，并引入人體噪聲，測量結果無效。

嚴禁使用絕緣墊片： 除非本特利特別指定，否則不得在傳感器與安裝面之間加裝任何非原裝的絕緣墊片，這會嚴重破壞剛性連接。

嚴禁撞擊傳感器： 避免在安裝或運輸過程中劇烈撞擊或跌落傳感器。

嚴禁隨意混用： 此傳感器為一體化變送器，無需與其他部件配套。但不要將其與測量軸振動的渦流傳感器系統混淆。
